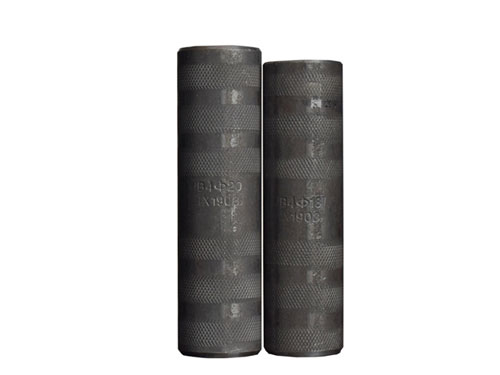

鋼筋冷擠壓套筒連接連接工藝

1、工藝流程

鋼筋冷擠壓連接與鋼筋試套→鋼筋端頭壓接標志→套筒裝配、擠壓一端→連接擠壓另一端

2、施工操作工藝

2.1擠壓連接前應清除鋼筋套筒和鋼筋被擠壓部位的鐵銹和泥土雜質；同時將鋼筋與鋼筋套筒進行試套，如鋼筋有馬蹄彎折或鼓脹套不上時，用手動砂輪修磨矯正。

2.2鋼筋應按標記插入鋼筋套筒內，并確保接頭長度，同時連接鋼筋與鋼筋套筒的軸心應保持同一軸線，以防止壓空、偏心和彎折。

2.3擠壓時，擠壓機的壓接應垂直于被壓鋼筋的橫肋，同時擠壓應從鋼筋套筒中央逐道向端部壓接。

2.4為加快壓接速度，減少現場高空作業，可先在地面壓接半個壓接接頭，在施工作業區把鋼筋套筒另一段插入預留鋼筋，按工藝要求擠壓另一端。

2.5鋼筋冷擠壓連接連接工藝

先裝好高壓油管和鋼筋配用限位器、套管壓模，并在壓模內涂潤滑油，再按手控上開關，使套筒對正壓模內孔，再按關閉開關，插入鋼筋頂?shù)较尬黄魃戏稣?；再按手控上開關，進行擠壓；當聽到液壓油發出溢流聲，再按手控下開關，退回柱塞，取下壓模，取出半套管接頭，即完成半接頭的擠壓作業。

2.6連接鋼筋擠壓工藝

先將半套管插入結構待連接的鋼筋上，使擠壓機就位，再放置與鋼筋配用的壓模和墊塊；然后按下手控上開關，進行擠壓，同樣當聽到液壓油發出溢流聲，按下手控下開關；再退回柱塞及導向板，裝上墊塊；按下手控上開關，進行擠壓；按下手控下開關，退回柱塞再加墊塊；然后再按手控上開關，進行擠壓，再按手控下開關退回柱塞；后取下墊塊、壓模，卸下擠壓機，鋼筋連接即告完成。
