裝配式混凝土結構預制柱灌漿套筒包括箱體、多根上縱向受力鋼筋、多層箍筋、多個加強筋、多個灌漿套筒及多根下縱向受力鋼筋；所述箱體為立方體，箱體的四個立向側面均設有玻璃窗，所述多根上縱向受力鋼筋沿箱體的四面矩形陣列排布在箱體內，所述箱體的頂板上開設有多個上通孔，多根上縱向受力鋼筋上端均一一對應設置在箱體的多個上通孔內，多根上縱向受力鋼筋下端與對應的下縱向受力鋼筋上端之間通過灌漿套筒連接，所述多層箍筋上下設置，多層箍筋均套裝在多根上縱向受力鋼筋上并通過多個鋼絲一綁扎在多根上縱向受力鋼筋上，所述多個加強筋分層套裝綁扎在多根上縱向受力鋼筋中任意相對相鄰成矩形排布的四根上縱向受力鋼筋上。

1.一種裝配式混凝土結構預制柱灌漿套筒教學模型，其特征在于：包括箱體(1)、多根上縱向受力鋼筋(2)、多層箍筋(3)、多個加強筋(4)、多個灌漿套筒(5)及多根下縱向受力鋼筋(6)；所述箱體(1)為立方體，箱體(1)的四個立向側面均設有玻璃窗(1-1)，所述多根上縱向受力鋼筋(2)沿箱體(1)的四面矩形陣列排布在箱體(1)內，所述箱體(1)的頂板上開設有多個上通孔(1-2)，多根上縱向受力鋼筋(2)上端均一一對應設置在箱體(1)的多個上通孔(1-2)內，多根上縱向受力鋼筋(2)下端與對應的下縱向受力鋼筋(6)上端之間通過灌漿套筒(5)連接，所述多層箍筋(3)上下設置，多層箍筋(3)均套裝在多根上縱向受力鋼筋(2)上并通過多個鋼絲一綁扎在多根上縱向受力鋼筋(2)上，所述多個加強筋(4)分層套裝綁扎在多根上縱向受力鋼筋(2)中任意相對相鄰成矩形排布的四根上縱向受力鋼筋(2)上。

2.根據權利要求1所述的裝配式混凝土結構預制柱灌漿套筒教學模型，其特征在于：所述多個下縱向受力鋼筋(6)均設置在對應的灌漿套筒(5)內，多個灌漿套筒(5)下端均抵觸在箱體(1)的底面上。

3.根據權利要求1所述的裝配式混凝土結構預制柱灌漿套筒教學模型，其特征在于：所述多個灌漿套筒(5)中的部分灌漿套筒(5-1)沿縱向切割，其對應的下縱向受力鋼筋(6)均沿縱向切割，該部分灌漿套筒(5-1)與對應的上縱向受力鋼筋(2)、下縱向受力鋼筋(6)均固定連接。

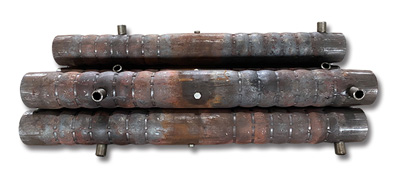

4.根據權利要求3所述的裝配式混凝土結構預制柱灌漿套筒教學模型，其特征在于：每個所述灌漿套筒(5)上端開設有排漿口(5-3)，每個灌漿套筒(5)下端開設有灌漿口(5-4)，每個灌漿套筒(5)中剩余部分灌漿套筒(5-2)內腔均設有內螺紋，該剩余部分灌漿套筒(5-2)分別與對應上縱向受力鋼筋(2)下端設有的外螺紋以及對應下縱向受力鋼筋(6)上端設有的外螺紋螺紋連接，所述箱體(1)內底面上均開設有多個下通孔(1-3)，所述多個下縱向受力鋼筋(6)下端均一一對應間隙設置在多個下通孔(1-3)內。

5.根據權利要求4所述的裝配式混凝土結構預制柱灌漿套筒教學模型，其特征在于：所述玻璃窗(1-1)上與每個灌漿套筒(5)的排漿口(5-3)和灌漿口(5-4)對應處均開設有穿孔。

6.根據權利要求4所述的裝配式混凝土結構預制柱灌漿套筒教學模型，其特征在于：所述裝配式混凝土結構預制柱灌漿套筒教學模型還包括至少兩個底座(7)，所述至少兩個底座(7)均固定在箱體(1)的外底面上，用于支撐箱體(1)。

7.根據權利要求4所述的裝配式混凝土結構預制柱灌漿套筒教學模型，其特征在于：所述裝配式混凝土結構預制柱灌漿套筒教學模型還包括兩個提手(8)，所述兩個提手(8)與箱體(1)頂面固定連接，兩個提手(8)成對角設置。
